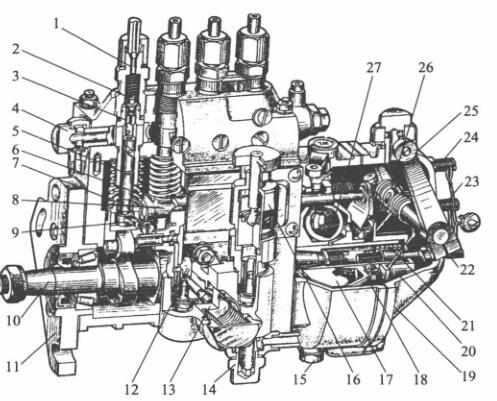

今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

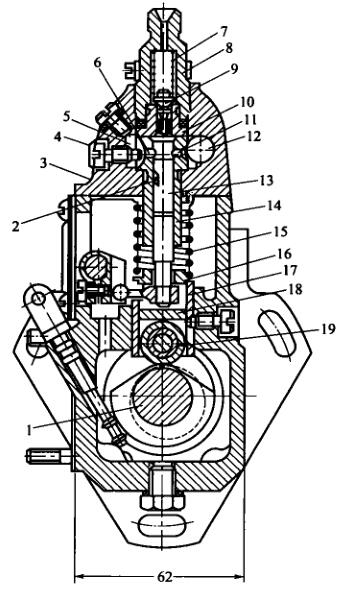

   I号喷油泵的分泵构造图

1-低压软管金属接头; 2-冒油阀; 3-冒油阀球; 4,14-进油螺母; 5-套简; 6-液压泵; 7-液压泵压簧片; 8-油门拉杠;  9-改善臂; 10-凸轮机构轴; 11-固定不动接盘; 12-输油管管线泵弯矩轮; 13-输油管管线泵; 15-放油螺塞; 16-手油阀;  17-win7驱动盘; 18-从动盘; 19-结构件; 20-滑套; 21-测量压簧片; 22-油表整改螺母; 23-怠速行程开关螺母; 24-稳定行程开关螺母; 25-调节手柄; 26-调节压簧片; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  中键体制动器总成的一般功效是有保障提供的油就刚刚现在进行时时的更最准率，针对多缸柴油发动机机一般说来，需要有保障各缸提供的油时时的不一性。起有保障功用的内脏器官是中键上部到校准保护层垫块上立体图的非常H。当喷汽油泵凸轮机构轴伞齿与曲轴伞齿对定位相应时，H越大，液压泵启用进油孔的时时早一些，提供的油就刚刚现在进行时时也早一些。不然，H越小，提供的油就刚刚现在进行时时越延缓。由此要利用设汁和疲劳试验给出该用的中键体本职工作非常H，以有保障提供的油就刚刚现在进行时时的更最准率。

1-气缸轴; 2-齿轮泵泵斜槽; 3-泵盖; 4-品牌定位螺丝钉; 5-回油道; 6-回油孔; 7-油多阀弹黄; 8-油多阀紧座;  9-油多阀; 10-油多阀块; 11-进油孔; 12-进油道; 13-齿轮泵泵; 14-齿轮泵泵套简;  15一齿轮泵泵弹黄; 16-弹黄座; 17-挺柱体:; 18-混凝土垫块; 19-滚珠

  而言多缸机，各分泵的H值应成正比。調整垫铁在喷汽油泵出货时均已调好，切不可肆意交换。垫铁是用耐磨涂层产品制得并举行热处置以增加对抗强度，由此实用中不可以轮胎有损坏。如长时刻实用后轮胎有损坏较多，可换面实用。

  喷液压高压高压油泵泵体分两排两台分，喷液压高压高压油泵上体广泛使用连接轴向轴向注塞泵泵泵偶件及脸上出油阀偶件，下身广泛使用连接轴承轴、压轮体和输液压高压高压油泵等。泵体前侧东部还有检视窗孔，便于全面检查调正提供的油耗。底端有检视发动机油面的检视孔。喷液压高压高压油泵上体含有一根油道，与各轴向轴向注塞泵泵泵套筒且外边的环状油槽相连。环状油槽则与轴向轴向注塞泵泵泵套筒上的进、回油孔相连。由输液压高压高压油泵供来的低电压油经由进液压管直线接头步入油道中。油道中的重油车密度学习压力由装在回液压管直线接头内的回油阀管控，一需要始终维持在5～10kPa范围内内。液压机过低，在轴向轴向注塞泵泵泵下行速度时，重油车密度不较快经由进油孔步入轴向轴向注塞泵泵泵上方油腔。当油耗不必要而使液压机上升时，不必要的重油车密度会顶开回油阀流进去重油车密度细滤器中。
